详细介绍
概述：
公称压力：2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999 |

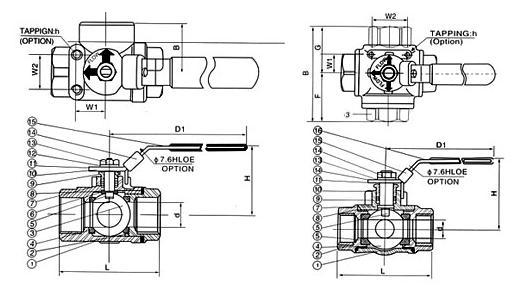

性能参数与主要尺寸:
序号NO
|
零件名称 |
材质 |
| 1 |
阀体 |
不锈钢CF8M/CF8 |
| 2 |
阀盖 |
不锈钢CF8M/CF8 |
| 3 |
球 |
不锈钢CF8M/CF8 |
| 4 |
球垫 |
聚四氟乙烯PTFE |
| 5 |
阀杆 |
不锈钢CF8M/CF8 |
| 6 |
填料 |
聚四氟乙烯PTFE |
| 7 |
中口 |
聚四氟乙烯PTFE |
| 8 |
大薄片 |
聚四氟乙烯PTFE |
| 9 |
压盖螺母 |
不锈钢CF8M/CF8 |
| 10 |
手柄 |
不锈钢CF8M/CF8 |
| 11 |
流向指示牌 |
ALUMINUM |
| 12 |
华司 |
不锈钢CF8 |
| 13 |
螺帽 |
不锈钢CF8 |
| 14 |
锁定装置 |
不锈钢CF8 |
| 15 |
皮套 |
塑料 |
| 16 |
盲盖 |
不锈钢CF8M/CF8 |
|
主要技术参数:
| SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT(g) |
| 1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
| 3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
| 1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
| 1 1 / 4 " |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
| 1 1 / 2 " |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
| 2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
| SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT(g) |
| 1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
| 3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
| 1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
| 1 1 / 4 " |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
| 1 1 / 2 " |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
| 2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
|
