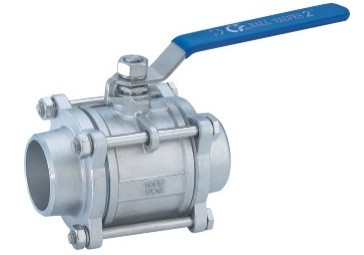

三片式焊接球阀
详细介绍
产品特征
公称压力：1.6-6.4MPa
适用温度范围：-20～185℃
适用介质：水、油、气及某些腐蚀性流体(W.O.G)。
对焊标准(BW):GB/T1224、ASMEB16.25
主要零件材料
|
序号NO.
|
零件名称
|
材质
|
|
|
不锈钢
|
碳钢
|
||
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
6
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
7
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
不锈钢SS304
|
|

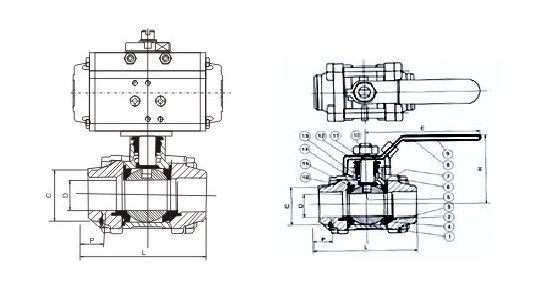

主要尺寸 |
单位：mm
|
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
215
|
270
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
C
|
14
|
17.5
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
9.
|
106.5
|
|
重量WT(g)
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
