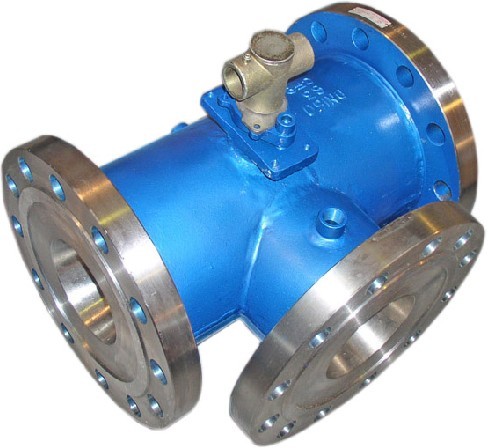

保温三通球阀
详细介绍
湖北高中压阀门厂产品特点

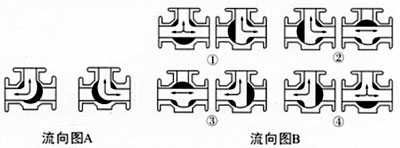

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）
一、连接尺寸表
|
公称压力或压力级
|
主要尺寸
|
公称通径DN（mm/in）
|
|||||||||||
|
15/1/2''
|
20/3/4''
|
25/1''
|
32/1/4''
|
40/1/2''
|
50/2''
|
65/2/1/2''
|
80/3''
|
100/4''
|
125/5''
|
150/6''
|
200/8''
|
||
|
PN1.06pa
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
500
|
|
PN2.5pa
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
PN4.0pa
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
|
CLASS150
|
W
|
140
|
140
|
155
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
二、型号、零件材料及主要参数
|
公称压力或压力级
|
法兰
密封性 |
产品型号
|
||||||||||
|
PN1.6pa
|
凸面
|
BQ445F-16C
|
BQ445F-16P
|
BQ445F-16CF8
|
BQ445F-16CF3
|
BQ445F-16R
|
BQ445F-16CF8
|
BQ445F-16R3
|
||||
|
PN2.5pa
|
光滑面
|
BQ445F-25
|
BQ445F-25P
|
BQ445F-25CF8
|
BQ445F-25CF3
|
BQ445F-25R
|
BQ445F-25CF8
|
BQ445F-25R3
|
||||
|
PN4.0pa
|
凹凸面
|
BQ445F-40
|
BQ445F-40P
|
BQ445F-40CF8
|
BQ445F-40CF3
|
BQ445F-40R
|
BQ445F-40CFR8
|
BQ445F-40R3
|
||||
|
CLASS150
|
凸面
|
BQ445F-150（Lb）C
|
BQ445F-150（Lb）P
|
BQ445F-150（Lb）P8
|
BQ445F-150（Lb）P3
|
BQ445F-150（Lb）R
|
BQ445F-150（Lb）R8
|
BQ445F-150（Lb）R3
|
||||
|
主要零件材料
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG18Ni12Mo2T
|
CF8M(316)
|
CF8M(316L)
|
||||
|
球体、阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9(304)
|
00Cr19Nill(304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2(316)
|
0Cr17Ni12Mo2(316L)
|
|||||
|
密封圈
|
聚四氟乙烯 对位聚笨
|
|||||||||||
|
填料、垫圈
|
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫
|
|||||||||||
|
适用
工况 |
适用介质
|
重油、胶类等
|
硝酸腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀性介质
|
尿素等腐蚀性介质
|
||||||
|
适用温度
|
-28~300℃
|
|||||||||||
|
应用
规范 |
法兰尺寸
|
JB79-59、SH3406、GB9113、HG20597-97 ANS1 B16.5 JIS B2212-2214
|
||||||||||
|
体验试验按
|
GB/T13927-89 JB/T9092-99
|
|||||||||||
|
其余制造规范均按本厂标准
|
||||||||||||
|
备注
|
三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
|
|||||||||||
