详细介绍
|
概述：
该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
|
|
技术规范：
|
设计标准
|
ASME B 16.34 GB/T12224
|
|
结构长度
|
ASME B 16.10 GB/T12221
|
|
连接法兰
|
ASME B 16.5、JB/T 79
|
|
驱动方式
|
手动、电动、气动
|
|
试验和检验
|
JB/T9092 API 598
|
|
适用介质
|
重油、胶类等易凝固介质
|
|
|
主要零件材料:
|
序号
|
零件名称
|
材质
|
|
C
|
P
|
R
|
|
1
|
夹套
|
25
|
SUS304
|
SUS304
|
|
2
|
阀座
|
WCB
|
SUS304
|
SUS316
|
|
3
|
阀体
|
25
|
SUS304
|
SUS316
|
|
4
|
密封圈
|
RPTFE、PTFE、对位聚苯
|
|
5
|
球体
|
SUS304
|
SUS304
|
SUS316
|
|
6
|
阀杆
|
1Cr13
|
SUS304
|
SUS316
|
|
7
|
填料
|
柔性石墨、RPTFE、PTFE
|
|
8
|
填料压盖
|
WCB
|
SUS304
|
SUS316
|
|
|

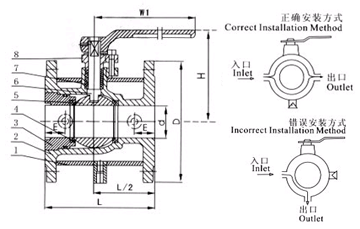

主要外形尺寸:
|
公称通径（DN）
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺纹
|
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
|
20
|
3/4"
|
19
|
117
|
40
|
1 1/2"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2 1/2"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
1000
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
495
|
410
|
1300
|
G3
|
|
