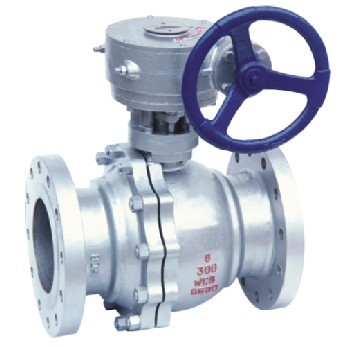

液化石油气球阀[燃气专用球阀
详细介绍
产品性能规范 Products Perfomance specification
|
压力等级
|
常温试验压力（Mpa)
|
|||
|
壳体
|
密封
|
低气压密封
|
||
|
公称压力(LB)
|
150
|
3.0
|
2.2
|
0.6
|
|
300
|
7.5
|
5.5
|
0.6
|
|
|
适用温度
|
-40~+80℃
|
|||
|
适用介质
|
天然气，液化石油气等
|
|||
一、用途和性能规范
Q41型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.
Q41型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.
二、操作原理和结构说明
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.
注:≥DN200以上阀门选用Q347型固定球阀.
四、Q41F主要外形尺寸和连接尺寸:
四、Q41F主要外形尺寸和连接尺寸:
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
z-d
|
H
|
|
25
|
150
|
115
|
85
|
65
|
58
|
16
|
2
|
4-*14
|
150
|
|
32
|
165
|
135
|
100
|
75
|
66
|
18
|
2
|
4-*18
|
160
|
|
40
|
180
|
145
|
110
|
85
|
76
|
18
|
3
|
4-*18
|
175
|
|
50
|
200
|
160
|
125
|
100
|
88
|
20
|
3
|
4-*18
|
185
|
|
65
|
220
|
180
|
145
|
120
|
110
|
22
|
3
|
8-*18
|
200
|
|
80
|
250
|
195
|
160
|
135
|
121
|
22
|
3
|
8-*18
|
220
|
|
100
|
320
|
135
|
190
|
160
|
150
|
24
|
3
|
8-*23
|
248
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
8-*25
|
380
|
|
150
|
400
|
300
|
250
|
218
|
204
|
30
|
3
|
8-*25
|
420
|
|
200
|
600
|
375
|
310
|
278
|
260
|
34
|
3
|
12-*25
|
530
|
五、Q347F主要外形尺寸和连接尺寸:
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
z-d
|
H
|
|
250
|
568
|
425
|
370
|
332
|
|
36
|
3
|
12-*30
|
608
|
|
300
|
648
|
485
|
430
|
390
|
|
40
|
3
|
16-*30
|
774
|
|
350
|
762
|
550
|
490
|
448
|
|
44
|
3
|
16-*34
|
820
|
|
400
|
883
|
610
|
550
|
505
|
|
48
|
3
|
16-*34
|
900
|
|
450
|
914
|
660
|
600
|
555
|
|
50
|
3
|
20-*34
|
1050
|
|
500
|
991
|
730
|
660
|
610
|
|
52
|
3
|
20-*41
|
1200
|
六、主要零件材料:
|
零件名称
|
材料
|
|
阀体阀盖
|
碳素钢 WCB
|
|
球体
|
不锈钢 304SS
|
|
密封圈
|
PTFE(特氟隆)-聚四氟乙烯
|
|
阀杆
|
铬不锈钢Ｃr13
|
|
阀杆填料
|
聚四氟乙烯
|
|
中法兰螺母/螺栓
|
35#
|
