低温法兰球阀
详细介绍
技术规范
|
设计依据
|
GB
|
|
设计标准
|
GB12237-89
|
|
结构长度
|
GB12221-89
|
|
连接法兰
|
GB/T 9113-2000 JB/T79-94
|
|
试验和检验
|
JB/T 9092-99
|

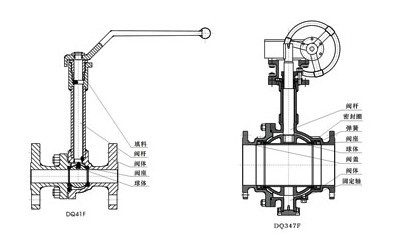

结构设计及加工制造的特点
低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。阀体、阀盖采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。
液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。阀体、阀盖采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。
型号、材料及主要参数
|
产品型号
|
DQ41F-10C-100
|
DQ41F-10P-100P
|
|
DQ47F-10C-100
|
DQ47F-10P-100P
|
|
|
阀体
|
LCB
|
CF8
|
|
球体
|
304
|
304
|
|
阀杆
|
304
|
304
|
|
密封圈
|
PTFE
|
PTFE
|
|
填料
|
PTFE+O形圈
|
PTFE+O形圈
|
|
适用介质
|
水、油、蒸汽等
|
酸等腐蚀性介质
|
|
适用温度
|
-50-29℃
|
-196-29℃
|
|
蜗轮低温球阀
|
DQ后插入“3”表示，示例：DQ341F-16P
|
|
|
气动低温球阀
|
DQ后插入“6”表示，示例：DQ647F-16C
|
|
|
电动低温球阀
|
DQ后插入“9”表示，示例：DQ941F-25P
|
|
