详细介绍
|
|
|

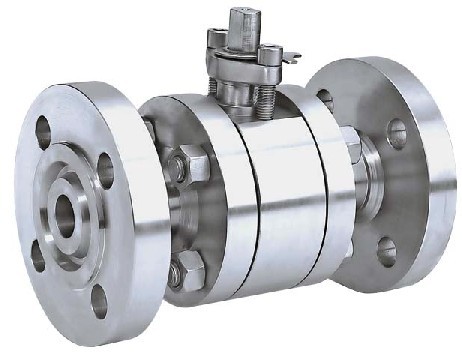

KHBF(KHMF)系列法兰式球阀
图形符号
型号说明
①系列代号：KHBF（KHMF）系列法兰式球阀
②公称通径：16、20、25、32、40、50mm
③压力范围：40、63、100、160、250、315bar
④阀体材料：1-钢
⑤球体材料：1-钢
⑥工作温度：1、-25～＋100℃、2、-30～＋170℃
⑦其他密封：2-丁晴橡胶
⑧手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
⑨设计序号：由生产商定

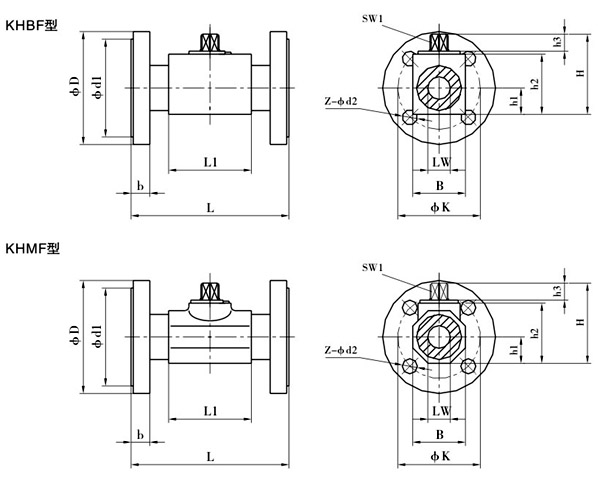

外形尺寸
尺寸表
|
简略型号
|
压力范围
|
DN
|
LW
|
L
|
L1
|
D
|
d1
|
d2
|
K
|
B
|
b
|
H
|
h1
|
h2
|
h3
|
SW1
|
Z
|
|
KHBF-016
|
10-40
|
16
|
15
|
130
|
48
|
95
|
45
|
14
|
65
|
38
|
16
|
62
|
19
|
45
|
11
|
9
|
4
|
|
KHBF-016
|
63-160
|
105
|
14
|
75
|
20
|
|
KHBF-016
|
250-315
|
130
|
18
|
90
|
26
|
|
KHBF-020
|
10-40
|
20
|
20
|
150
|
60
|
105
|
58
|
14
|
75
|
48
|
18
|
75
|
25
|
57
|
11
|
12
|
4
|
|
KHBF-025
|
10-40
|
25
|
25
|
160
|
65
|
115
|
68
|
14
|
85
|
57
|
18
|
82
|
28.5
|
64
|
11
|
12
|
4
|
|
KHBF-025
|
63-160
|
140
|
18
|
100
|
24
|
|
KHBF-025
|
250
|
150
|
22
|
105
|
28
|
|
KHBF-025
|
315
|
160
|
22
|
115
|
34
|
|
简略型号
|
压力范围
|
DN
|
LW
|
L
|
L1
|
D
|
d1
|
d2
|
k
|
B
|
b
|
H
|
h1
|
h2
|
h3
|
SW1
|
Z
|
|
KHMF-032
|
10-40
|
32
|
30
|
180
|
84
|
140
|
78
|
18
|
100
|
75
|
18
|
103
|
37.5
|
84
|
12
|
14
|
4
|
|
KHMF-032
|
63-160
|
155
|
22
|
110
|
26
|
|
KHMF-040
|
10-40
|
40
|
38
|
200
|
91
|
150
|
88
|
18
|
110
|
85
|
18
|
114
|
42.5
|
95
|
12
|
14
|
4
|
|
KHMF-040
|
63-160
|
170
|
22
|
125
|
28
|
|
KHMF-040
|
250
|
185
|
26
|
135
|
34
|
|
KHMF-040
|
315
|
195
|
26
|
145
|
38
|
|
KHMF-050
|
10-40
|
50
|
48
|
230
|
100
|
165
|
102
|
18
|
125
|
105
|
20
|
131.5
|
52.5
|
112.5
|
12
|
14
|
4
|
|
KHMF-050
|
63
|
180
|
22
|
135
|
26
|
|
KHMF-050
|
100-160
|
195
|
26
|
145
|
30
|
|
KHMF-050
|
250
|
200
|
26
|
150
|
38
|
8
|
|
KHMF-050
|
315
|
210
|
26
|
160
|
42
|
|
简略型号
|
压力范围
|
DN
|
LW
|
L
|
L1
|
D
|
d1
|
d2
|
k
|
B
|
b
|
H
|
h1
|
h2
|
h3
|
SW1
|
Z
|
|
KHMF-032
|
10-40
|
32
|
30
|
130
|
84
|
140
|
78
|
18
|
100
|
75
|
18
|
103
|
37.5
|
84
|
12
|
17
|
4
|
|
KHMF-040
|
40
|
38
|
140
|
91
|
150
|
88
|
110
|
85
|
18
|
114
|
42.5
|
95
|
|
KHMF-050
|
50
|
48
|
150
|
100
|
165
|
102
|
125
|
105
|
20
|
131.5
|
52.5
|
112.5
|
|
