氧气管道球阀
型 号：
价 格：0元
 详细介绍

技术规范
设计依据
GB
设计标准
GB12237-89
结构长度
GB12221-89
连接法兰
GB/T 9113-2000 JB/T79-94
试验和检验
JB/T 9092-99
结构设计及加工制造的特点
氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。我公司生产的氧气专用球阀采用优质材料，先进结构，特殊工艺和检测手段，使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性，该球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验，用0.6Mpa气体做泄漏试验，阀门应无泄漏；经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。
型号、材料及主要参数
产品型号
YQ41F-16T~100T
YQ41F-16P-100P
YQ47F-16T~100T
YQ47F-16P-100P
阀体
铜合金

球体
铜合金

阀杆
304

密封圈
PTFE

阀座
铜合金

填料
PTFE+O形圈

适用介质
氧气、氢气等

适用温度
-29~150℃

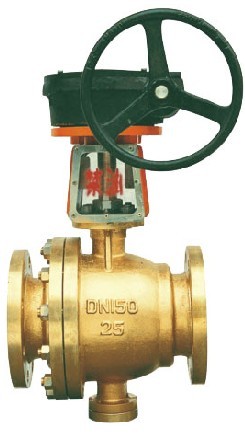

蜗轮氧气专用球阀
YQ后插入“3”表示，示例：YQ341F-16T
气动氧气专用球阀
YQ后插入“6”表示，示例：YQ647F-25P
电动氧气专用球阀
YQ后插入“9”表示，示例：YQ947F-40P

氧气球阀属于氧气管道专用阀门，除了具有普通阀门用特点外，又鉴于它采用了质地优良的铜材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点，加之我公司结构上的不断更新和精细工艺的保证，使得该系列产品已成为氧气管控工程系统中理想的设备。压力试验：
公称压力NominalPressure
1.6
2.5
4.0
强度试验
Shell Test
2.4
3.8
6.0
水密封试验
Water Seal Test
1.8
2.8
4.4
气密封试验
Air Seal Test
0.4-0.7
主要零件材料及性能：
阀体
Body
WCB
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni12Mo2Ti
CF8M
CF3M
球体阀杆
Ball Stem
2Cr13
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
阀座
Seat
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland
WCB
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
温度
Temperature
-29～150（聚四氟乙烯 PTFE） -29～200（加玻纤增强聚四氟乙烯 PTFE+GLASS） -29～300（对位聚笨 PPL）
介质
Medium
水蒸汽油品
Water steam
Oil goods
硝酸类 Nitric Acid
强氧化介质
strongey oxidable medium
醋酸类 Acetic Acid
尿素类 Urea
氧气球阀PN1.6MPa主要连接尺寸及重量：
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
140
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt（㎏）
2.5
3
5
6
7
10
15
19
33
58
93
160
氧气球阀PN2.5MPa主要连接尺寸及重量：
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt（Kg）
-
-
-
-
-
-
-
-
-
-
-
-
氧气球阀PN4.0MP主要连接尺寸及重量：
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1000
1100
1500
1800
Wt（Kg）
-
-
-
-
-
-
-
-
-
-
-
-
