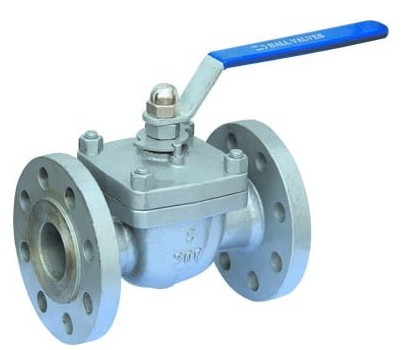

整体斜面球阀
详细介绍
整体斜面球阀产品详细介绍:
整体斜面球阀是湖北高中压阀门厂开发的新型产品，适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。该阀采用楔式上装型，结构新颖，性能优异。目前球阀大多为侧装式，此种结构普遍存在着启闭力矩大，并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。本产品克服上述存在问题并显示出独特的优点。 1、密封可靠由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。 2、操作轻便启闭力矩仅为常用球阀的50％以下。 3、使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。而一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。 4、维护方便本产品需要维护时，只要将阀盖拆开，即可进行维护，不必将阀门从管道上拆下。
整体斜面球阀主要设计参数;
· 公称通径：DN15－200mm、1/2~2in
· 公称压力：PN1.6~10.0Mpa、Class 150~600Lb
· 适用温度：-28~300℃、-28~180℃、-28~425℃
· 连接方式：法兰连接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
· 对焊连接：ANSI B16.25、GB 12224-1989
YHQ341H蜗轮传动整体斜面球阀主要零件材质表
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
|
球体
|
2Cr13H.Cr
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
|
密封材质
|
PTFE、柔性石墨、碳纤维
|
|||
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
蜗轮传动整体斜面球阀【主要尺寸参数】
|
1.6Mpa
|
||||||||||||
|
DN
|
d1
|
L
|
H1
|
H2
|
W
|
E
|
D2
|
D1
|
D
|
b
|
f
|
N-Φ
|
|
15
|
15
|
130
|
110
|
65
|
130
|
|
45
|
65
|
95
|
14
|
2
|
4-14
|
|
20
|
20
|
130
|
115
|
75
|
130
|
|
55
|
75
|
105
|
14
|
2
|
4-14
|
|
25
|
25
|
140
|
130
|
95
|
160
|
|
65
|
85
|
115
|
14
|
2
|
4-14
|
|
32
|
32
|
165
|
150
|
107
|
250
|
|
78
|
100
|
135
|
16
|
2
|
4-18
|
|
40
|
40
|
165
|
180
|
120
|
250
|
|
85
|
110
|
145
|
16
|
3
|
4-18
|
|
50
|
50
|
203
|
205
|
140
|
300
|
|
100
|
125
|
160
|
16
|
3
|
4-18
|
|
65
|
65
|
222
|
240
|
180
|
300
|
|
120
|
145
|
180
|
18
|
3
|
4-18
|
|
80
|
80
|
241
|
240
|
210
|
350
|
|
135
|
160
|
195
|
20
|
3
|
8-18
|
|
100
|
100
|
305
|
325
|
220
|
350
|
|
155
|
180
|
215
|
20
|
3
|
8-18
|
|
125
|
125
|
356
|
350
|
230
|
400
|
|
185
|
210
|
245
|
22
|
3
|
8-18
|
|
150
|
150
|
394
|
350
|
320
|
|
95
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
200
|
200
|
457
|
420
|
380
|
|
95
|
265
|
295
|
335
|
26
|
3
|
12-23
|
|
250
|
250
|
533
|
450
|
420
|
|
110
|
320
|
355
|
405
|
30
|
3
|
12-25
|
|
300
|
300
|
610
|
520
|
508
|
|
110
|
375
|
410
|
460
|
30
|
4
|
12-25
|
|
2.5Mpa/4.0Mpa
|
||||||||||||||
|
DN
|
d1
|
L
|
H1
|
H2
|
W
|
E
|
D3
|
F
|
D2
|
D1
|
D
|
b
|
f
|
N-Φ
|
|
15
|
15
|
140
|
110
|
65
|
130
|
|
40
|
4
|
45
|
65
|
95
|
16
|
2
|
4-14
|
|
20
|
20
|
152
|
115
|
75
|
130
|
|
51
|
4
|
55
|
75
|
105
|
16
|
2
|
4-14
|
|
25
|
25
|
165
|
130
|
95
|
160
|
|
58
|
4
|
65
|
85
|
115
|
16
|
2
|
4-14
|
|
32
|
32
|
180
|
150
|
107
|
250
|
|
66
|
4
|
75
|
100
|
135
|
18
|
2
|
4-18
|
|
40
|
40
|
200
|
180
|
120
|
250
|
|
76
|
4
|
85
|
110
|
145
|
18
|
3
|
4-18
|
|
50
|
50
|
230
|
205
|
140
|
300
|
|
88
|
4
|
100
|
125
|
160
|
20
|
3
|
4-18
|
|
65
|
65
|
290
|
240
|
180
|
300
|
|
110
|
4
|
120
|
145
|
180
|
22
|
3
|
8-18
|
|
80
|
80
|
310
|
240
|
210
|
350
|
|
121
|
4
|
135
|
160
|
195
|
22
|
3
|
8-18
|
|
100
|
100
|
350
|
325
|
, 220
|
350
|
|
150
|
4.5
|
160
|
190
|
230
|
24
|
3
|
8-23
|
|
125
|
125
|
400
|
350
|
230
|
400
|
|
176
|
4.5
|
188
|
220
|
270
|
28
|
3
|
8-25
|
|
150
|
150
|
480
|
350
|
320
|
|
95
|
204
|
4.5
|
218
|
250
|
300
|
30
|
3
|
8-25
|
|
200
|
200
|
502
|
420
|
380
|
|
95
|
260
|
4.5
|
278
|
310
|
360
|
34
|
3
|
12-25
|
|
250
|
250
|
568
|
450
|
420
|
|
110
|
313
|
4.5
|
332
|
370
|
425
|
36
|
3
|
12-30
|
|
300
|
300
|
648
|
520
|
508
|
|
110
|
364
|
4.5
|
390
|
430
|
485
|
40
|
4
|
16-34
|
|
6.4Mpa
|
||||||||||||||
|
15
|
15
|
140
|
110
|
65
|
130
|
|
40
|
4
|
55
|
75
|
105
|
18
|
2
|
4-14
|
|
20
|
20
|
152
|
115
|
75
|
130
|
|
51
|
4
|
68
|
90
|
125
|
20
|
2
|
4-18
|
|
25
|
25
|
165
|
130
|
95
|
160
|
|
58
|
4
|
78
|
100
|
135
|
22
|
2
|
4-18
|
|
32
|
32
|
180
|
150
|
107
|
250
|
|
66
|
4
|
82
|
110
|
150
|
24
|
2
|
4-23
|
|
40
|
40
|
200
|
180
|
120
|
250
|
|
76
|
4
|
95
|
125
|
165
|
24
|
3
|
4-23
|
|
50
|
50
|
230
|
205
|
140
|
300
|
|
88
|
4
|
105
|
135
|
175
|
26
|
3
|
4-23
|
|
65
|
65
|
290
|
240
|
180
|
300
|
|
110
|
4
|
130
|
160
|
200
|
28
|
3
|
8-23
|
|
80
|
80
|
310
|
240
|
210
|
350
|
|
121
|
4
|
140
|
170
|
210
|
30
|
3
|
8-23
|
|
100
|
100
|
350
|
325
|
220
|
350
|
|
150
|
4.5
|
168
|
200
|
250
|
32
|
3
|
8-25
|
|
150
|
150
|
480
|
350
|
320
|
|
95
|
204
|
4.5
|
240
|
280
|
340
|
38
|
3
|
8-34
|
|
200
|
200
|
502
|
420
|
380
|
|
95
|
260
|
4.5
|
300
|
345
|
405
|
44
|
3
|
12-34
|
|
250
|
250
|
568
|
450
|
420
|
|
110
|
313
|
4.5
|
352
|
400
|
470
|
48
|
3
|
12-41
|
