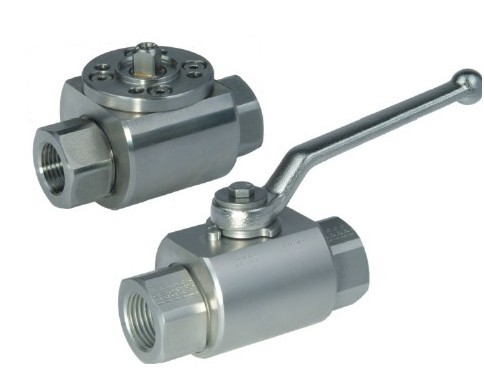

不锈钢球阀
1、阀门结构简单、体积小、重量轻、流阻小、节能效果好，介质流过该阀时，相当于流过一段直通的管道，此流体阻最小
2、流体进、出该阀方向可任意选择，具有双向作用。
3、本公司生产阀门管件连接方式有：内螺纹、法兰、对焊、插焊、快装等！其安装有，水平管道，垂直管道均可安装等。
4、操作方便，开关迅速，手柄操作只需转动90度即可实现开关。气动，电动可任意调动。
5、防渗漏效果极佳，具开关寿命可高出其他设备5-10倍。
2、流体进、出该阀方向可任意选择，具有双向作用。
3、本公司生产阀门管件连接方式有：内螺纹、法兰、对焊、插焊、快装等！其安装有，水平管道，垂直管道均可安装等。
4、操作方便，开关迅速，手柄操作只需转动90度即可实现开关。气动，电动可任意调动。
5、防渗漏效果极佳，具开关寿命可高出其他设备5-10倍。
详细介绍
主要部件材料说明
阀体：精铸不锈钢铸造；
手柄：不锈钢；
密封：聚四氟乙稀和耐高温密封！
产品特征
适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm 1/2＂～10＂
主要零件及材质
阀体：精铸不锈钢铸造；
手柄：不锈钢；
密封：聚四氟乙稀和耐高温密封！
产品特征
适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm 1/2＂～10＂
主要零件及材质
|
序号
No. |
零件名称
|
材质
|
|
|
GB
|
ASTM
|
||
|
1
|
阀体
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
右体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304/F.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A216-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
Kt33
|
A47-667 Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
试验压力
|
压力等级
|
试验压力（Mpa)
|
||
|
公称压力（PN）
|
磅级(class)
|
壳体试验
|
密封试验
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
