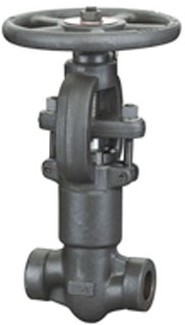

锻钢自密封截止阀

详细介绍

法兰端阀门设计结构和特征

法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

采用以下结构

全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type A182 F22	Type A182 F304(L)	Type A182 F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105N	A182 F304	A182 F304(L)	A182 F316(L)
5	密封环	A182 F304		A182 F304(L)	F316(L)
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圆柱销	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A193 B8M
10	填料	不锈钢+柔性石墨
11	填料压套	A276 410		A182 F304
12	填料压板	A105		A182 F304
13	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A273 420
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		¹/2	³/4	1	1¹/4	1¹/2	2
L(RTJ)	900～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H（开）	900～1500Lb	318	318	318	398	408	524
H（开）	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900～1500Lb	15.5	16.9	18.9	28.9	32.3	52.8
重量	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5
