锻钢法兰端截止阀
详细介绍
法兰端阀门设计结构和特征
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
锻钢法兰端截止阀150Lb-600Lb
标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
3
|
阀盖螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
圆柱销
|
A276 420
|
A276 304
|
||
|
5
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
6
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
8
|
阀杆螺母
|
A276 420
|
|||
|
9
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
铭牌
|
SS
|
|||
|
11
|
手轮
|
A197
|
|||
|
12
|
填料压板
|
A105
|
A182 F304
|
||
|
13
|
填料
|
柔性石墨
|
PTFE
|
||
|
14
|
阀盖
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
阀杆
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
CS=碳钢；AS=合金钢；SS=不锈钢；

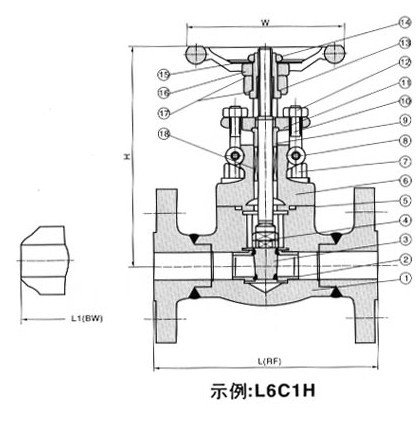

尺寸（mm)和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
||
|
L(RTJ)
L1(BW) |
150
|
180
|
117
|
127
|
140
|
165
|
203
|
|
|
300
|
152
|
178
|
203
|
216
|
229
|
267
|
||
|
600
|
165
|
190
|
216
|
229
|
241
|
292
|
||
|
H（开）
|
150,300
|
166
|
171
|
207
|
240
|
258
|
330
|
|
|
600
|
171
|
207
|
240
|
258
|
330
|
380
|
||
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
||
|
重量
|
150
|
RTJ
|
4.5
|
6.9
|
9.8
|
13.5
|
19. 5
|
28.0
|
|
BW
|
2.3
|
3.6
|
7.8
|
8.2
|
12.0
|
15.0
|
||
|
300
|
RTJ
|
4.8
|
7.7
|
11.0
|
16.8
|
21.2
|
32.6
|
|
|
BW
|
2.8
|
4.0
|
8.5
|
9.2
|
12.6
|
16.8
|
||
|
600
|
RTJ
|
5.6
|
7.8
|
12.5
|
17.0
|
23.5
|
38.8
|
|
|
BW
|
3.4
|
4.7
|
9.2
|
10.5
|
13.3
|
18.9
|
||
