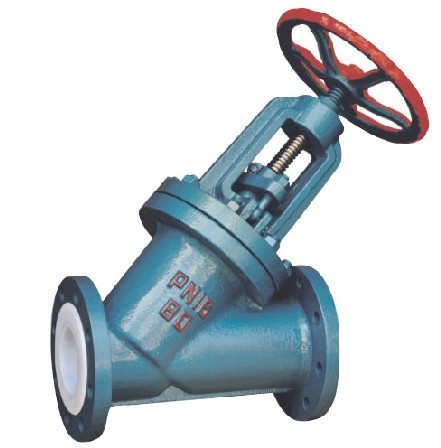

直流式衬氟截止阀
详细介绍
一、性能规范
|
型号
|
公称压力PN（MPa）
|
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
|
壳体试验
|
密封试验
|
||||
|
J45J/F46-6
|
0.6
|
0.9
|
0.66
|
W.非腐蚀性流体
J.一般腐蚀性流体 FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外） |
≤80
≤150 |
|
J45J/F46-10
|
1.0
|
1.5
|
1.1
|
||
二、主要零部件材料表
|
零件名称
|
阀体、阀瓣
|
阀盖
|
阀杆、阀瓣
|
手轮廓
|
|
材料
|
HT200衬氟塑料、衬橡胶
|
HT200衬氟塑料、衬橡胶
|
35衬氟塑料衬橡胶
|
HT200
|
三、主要连接尺寸及重量
|
型号
|
公称通径DN（mm）
|
尺寸（mm）
|
质量（kg）
|
|||||||
|
L
|
D
|
D1
|
D
|
H1
|
b
|
Do
|
n-d
|
|||
|
|
5
|
160
|
100
|
75
|
60
|
205
|
16
|
120
|
4-11
|
4.5
|
|
|
32
|
200
|
120
|
90
|
70
|
-
|
16
|
160
|
4-13.5
|
13
|
|
|
|
|
130
|
100
|
80
|
250
|
16
|
160
|
4-13.5
|
14
|
|
|
50
|
230
|
140
|
110
|
90
|
290
|
16
|
160
|
4-13.5
|
16.5
|
|
|
65
|
290
|
160
|
130
|
100
|
310
|
16
|
180
|
4-13.5
|
|
|
|
80
|
310
|
190
|
150
|
125
|
358
|
18
|
200
|
4-17.5
|
36
|
|
|
|
|
210
|
170
|
145
|
428
|
18
|
200
|
4-17.5
|
50
|
|
|
125
|
400
|
240
|
200
|
175
|
510
|
20
|
280
|
8-17.5
|
68
|
|
|
150
|
480
|
265
|
225
|
200
|
550
|
20
|
280
|
8-17.5
|
90
|
|
|
200
|
600
|
30
|
280
|
255
|
635
|
22
|
400
|
8-17.5
|
146
|
|
|
250
|
730
|
375
|
335
|
312
|
|
24
|
|
12-.17.5
|
|
