锻钢法兰端止回阀
详细介绍
法兰端阀门设计结构和特征
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

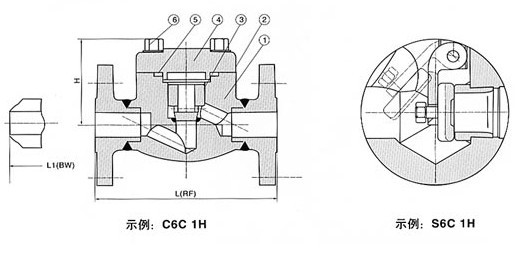

锻钢法兰端止回阀 150Lb-600Lb
标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
铭牌
|
SS
|
|||
|
3
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
阀盖
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
||
|
L(RTJ)
L1(BW) |
150
|
108
|
117
|
127
|
140
|
165
|
203
|
|
|
300
|
152
|
178
|
203
|
216
|
229
|
267
|
||
|
600
|
165
|
190
|
216
|
229
|
241
|
292
|
||
|
H
|
150,300
|
61
|
61
|
79
|
95
|
103
|
118
|
|
|
600
|
61
|
79
|
95
|
103
|
118
|
135
|
||
|
重量
|
150
|
RTJ
|
2.56
|
3.37
|
4.37
|
8.17
|
8.94
|
12.64
|
|
BW
|
1.70
|
1.90
|
2.10
|
5.12
|
5.50
|
7.89
|
||
|
300
|
RTJ
|
2.73
|
3.65
|
4.74
|
8.77
|
9.60
|
13.70
|
|
|
BW
|
1.90
|
2.10
|
3.00
|
5.12
|
6.60
|
7.85
|
||
|
600
|
RTJ
|
3.00
|
4.00
|
5.83
|
9.47
|
10.10
|
15.6
|
|
|
BW
|
2.00
|
3.12
|
4.25
|
7.25
|
8.56
|
13.60
|
||
