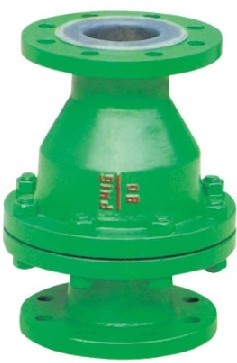

衬氟旋启式止回阀
详细介绍
产品概述
衬氟旋启式止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。性能规范
衬氟旋启式止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。性能规范
|
遵循规范
|
STANDARD
|
|
设计与制造
|
GB/T 12235、GB/T12236
|
|
结构长度
|
GB/T 12221、JB/T 96
|
|
法兰尺寸
|
JB/T 78、JB/T 79
|
|
压力试验
|
GB/T 13927
|
|
标志
|
GB/T 12220
|
|
供货
|
GB/T 12252
|
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形成：旋启式，直通升降式
公称压力：PN1.0~1.6(MPa)
公称通径：DN15~500(mm)
基本型号：H41F3、H41F46、H44F3、H44F4
设计与制造符合中国国家标准
基本结构形成：旋启式，直通升降式
公称压力：PN1.0~1.6(MPa)
公称通径：DN15~500(mm)
基本型号：H41F3、H41F46、H44F3、H44F4
主要零件材料
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈钢
|
|
|
Z
|
C
|
P
|
R
|
||
|
1
|
阀体、阀盖
|
Ht250
|
WCB
|
CF8
|
CF8M
|
|
2
|
衬里层/阀座
|
FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯)
|
|||
|
3
|
轴、阀瓣(板)
|
1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2
|
|||
|
4
|
螺栓
|
35
|
34
|
1Cr17Ni2
|
1Cr17Ni2
|
|
5
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
主要连接及外形尺寸
|
公称
通径 DN |
标准值
|
参考值
|
||||||||
|
L
|
D
|
D
|
D
|
f
|
b
|
Z-Фd
|
D0
|
H
|
重量
|
|
|
PN1.0(MPa)
|
||||||||||
|
15
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
105
|
55
|
5
|
|
20
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
115
|
58
|
7
|
|
25
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
128
|
60
|
9
|
|
32
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
145
|
75
|
11
|
|
40
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
82
|
13.5
|
|
50
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
178
|
95
|
18
|
|
65
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
205
|
105
|
22
|
|
80
|
310
|
195
|
160
|
135
|
3
|
22
|
4-Ф18
|
230
|
120
|
28
|
|
100
|
350
|
215
|
180
|
155
|
3
|
22
|
8-Ф18
|
255
|
135
|
34
|
|
125
|
400
|
245
|
210
|
185
|
3
|
24
|
8-Ф18
|
305
|
158
|
58
|
|
150
|
480
|
280
|
240
|
210
|
3
|
24
|
8-Ф23
|
345
|
180
|
72
|
|
200
|
495
|
335
|
295
|
265
|
3
|
26
|
8-Ф23
|
415
|
215
|
150
|
|
250
|
622
|
390
|
350
|
320
|
3
|
28
|
12-Ф23
|
490
|
240
|
165
|
|
300
|
698
|
440
|
400
|
368
|
4
|
28
|
12-Ф23
|
540
|
265
|
190
|
|
350
|
787
|
500
|
460
|
428
|
4
|
30
|
16-Ф23
|
585
|
300
|
225
|
|
400
|
914
|
565
|
515
|
482
|
4
|
32
|
16-Ф25
|
635
|
360
|
254
|
|
450
|
978
|
615
|
565
|
532
|
4
|
32
|
20-Ф25
|
680
|
385
|
285
|
|
500
|
978
|
670
|
620
|
585
|
4
|
34
|
20-Ф25
|
740
|
415
|
333
|
主要连接及外形尺寸
|
公称
通径 DN |
标准值
|
参考值
|
||||||||
|
L
|
D
|
D
|
D
|
f
|
b
|
Z-Фd
|
D0
|
H
|
重量
|
|
|
PN1.6(MPa)
|
||||||||||
|
15
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
110
|
55
|
6
|
|
20
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
58
|
7.8
|
|
25
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
135
|
60
|
10
|
|
32
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
150
|
75
|
12.5
|
|
40
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
165
|
82
|
14.5
|
|
50
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
185
|
95
|
19.5
|
|
65
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
210
|
105
|
25.5
|
|
80
|
310
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
235
|
120
|
30
|
|
100
|
350
|
215
|
180
|
155
|
3
|
24
|
8-Ф18
|
260
|
135
|
36
|
|
125
|
400
|
245
|
210
|
185
|
3
|
26
|
8-Ф18
|
310
|
158
|
62
|
|
150
|
480
|
280
|
240
|
210
|
3
|
28
|
8-Ф23
|
350
|
180
|
78
|
|
200
|
495
|
335
|
295
|
265
|
3
|
30
|
12-Ф23
|
420
|
215
|
156
|
|
250
|
622
|
405
|
355
|
320
|
3
|
32
|
12-Ф25
|
505
|
240
|
172
|
|
300
|
698
|
460
|
410
|
375
|
4
|
34
|
12-Ф25
|
560
|
265
|
240
|
|
350
|
787
|
520
|
470
|
435
|
4
|
38
|
16-Ф25
|
605
|
300
|
208
|
|
400
|
914
|
580
|
525
|
485
|
4
|
40
|
16-Ф30
|
650
|
350
|
265
|
