升降式衬氟止回阀
详细介绍

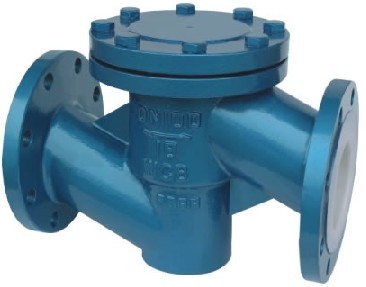

H41F46-10/16衬氟止回阀
二、升降式衬胶、衬氟止回阀 主要性能规范
|
工作温度
|
适用介质
|
|
≤85℃
|
J：一般腐蚀性介质
|
|
≤120℃
|
F46：强腐蚀性介质
|
注：此为本厂基型产品适用温度
三、升降式衬胶、衬氟止回阀 主要零部件的材料
|
名称
|
材料
|
|
阀体
|
灰铸铁衬橡胶、氟塑料
|
|
阀盖
|
灰铸铁衬橡胶、氟塑料
|
|
阀瓣
|
灰铸铁衬橡胶、氟塑料
|
|
阀杆
|
灰铸铁衬橡胶、氟塑料
|
四、升降式衬胶、衬氟止回阀 主要外形尺寸和连接尺寸（mm）
|
公称通径
|
标准值
|
参考值
|
|||||||||
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
B
|
Z-фD
|
B
|
H
|
WT(㎏)
|
|
PN1.0 1.6 MPa
|
|||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-14
|
110
|
55
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-14
|
120
|
58
|
7.8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-14
|
135
|
60
|
10
|
|
32
|
1 1/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-18
|
150
|
75
|
12.5
|
|
40
|
1 1/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-18
|
165
|
82
|
14.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
8-18
|
185
|
95
|
19.5
|
|
65
|
2 1/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-18
|
210
|
105
|
25.5
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-18
|
235
|
120
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-18
|
260
|
135
|
36
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-23
|
310
|
158
|
62
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
12-23
|
350
|
180
|
78
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-25
|
420
|
215
|
156
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-25
|
505
|
240
|
172
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
16-25
|
560
|
265
|
240
|
|
350
|
14
|
787
|
520
|
470
|
435
|
4
|
38
|
16-25
|
605
|
300
|
208
|
|
400
|
16
|
914
|
580
|
525
|
485
|
4
|
40
|
16-30
|
650
|
350
|
265
|
|
采用标准设计与制造：Q/JBGN01 结构长度：QB1221 法兰连接尺寸：JB78 PN1.6MPa
|
|||||||||||
采用标准设计与制造：Q/JBGN01 结构长度：QB1221 法兰连接尺寸：JB78 PN1.6MPa
