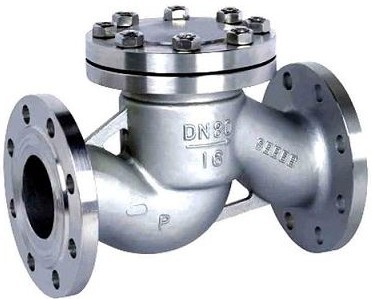

液化石油气升降式止回阀
详细介绍
|
该阀门阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。
|
一、主要设计参数
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN200mm
公称压力：PN1.6、2.5、4.0MP。
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN200mm
公称压力：PN1.6、2.5、4.0MP。
二、主要性能参数
|
公称压力
|
壳体试验
|
密封试验
|
适用介质
|
适宜温度
|
|
2.5
|
3.75
|
2.75
|
液化气、天然气等
|
-40~+80℃
|
|
4.0
|
6.0
|
4.4
|
三、主要零件材料
|
阀体、盖板
|
阀瓣
|
密封面
|
|
WCB
|
碳钢
|
不锈钢和尼龙
|
四、主要外形尺寸
|
公称通径
DN(mm)
|
H41N-25型主要尺寸（mm）
|
重量
|
||||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
H
|
D3
|
(kg)
|
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
100
|
-
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
105
|
-
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-14
|
115
|
100
|
9
|
|
32
|
190
|
135
|
100
|
78
|
18
|
2
|
4-18
|
120
|
120
|
10
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-18
|
140
|
135
|
15
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-18
|
150
|
150
|
20
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8-18
|
160
|
175
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-18
|
175
|
200
|
32
|
|
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-23
|
200
|
230
|
57
|
|
125
|
400
|
270
|
220
|
188
|
28
|
3
|
8-25
|
230
|
273
|
-
|
|
150
|
480
|
300
|
250
|
218
|
30
|
3
|
8-25
|
265
|
330
|
-
|
|
200
|
600
|
360
|
310
|
278
|
34
|
3
|
12-25
|
300
|
365
|
-
|
注：不锈钢止回阀尚有生产，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
