用途　　

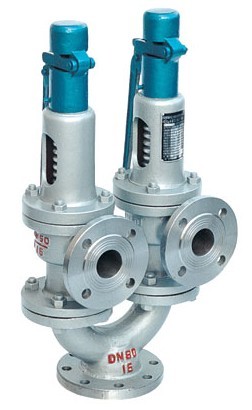

          双联弹簧式安全阀适用于工作温度≤350℃的空气、蒸汽、水等介质的设备和管路上，作为超压保护装置。双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成，双联弹簧式安全阀的公称通径是指Y型接头进口通径。 安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。 当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。阀瓣常连带有阀杆，它紧扣在阀座上。阀瓣上面是加载机构，载荷的大小可以调节。当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。所以，安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。 适用范围城建、化工、冶金、石油、制药、食品、饮料、环保 。

相应配对口径

A47H型
公称通径DN 32 65 80 100 125

A43型
公称通径DN(mm) 50 80 100 125 150

A47H型
公称通径DN 32 50 80 100 125

A38型
公称通径DN(mm) 50 80 100 150

A48H型
公称通径DN 32 50 65 100

外形及连接尺寸
公称通径 尺 寸 Dimensions(mm)

DN(mm) L L1 B DN' do

A 37 型

50 115 225 165 32 2×25

80 140 310 205 65 2×50

100 160 355 255 80 2×65

125 170 410 260 100 2×80

150 190 430 275 125 2×100

公称通径 尺 寸 Dimensions(mm)

DN(mm) L L1 B DN' do

A 43 型

50 115 225 165 32 2×25

80 135 295 190 50 2×40

100 160 352 255 80 2×65

125 170 410 260 100 2×80

150 190 430 275 125 2×100

公称通径 尺 寸 Dimensions(mm)

DN(mm) L L1 B DN' do

A 38 型

50 115 225 165 40 2×20

80 135 295 190 65 2×32

100 160 365 265 80 2×40

150 195 415 275 125 2×65
