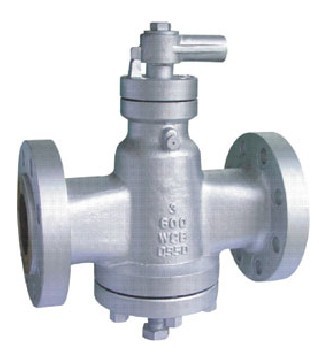

平衡式倒装油密封旋塞阀
详细介绍
◆产品结构特点
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、倒装压力平衡的结构，开关动作轻；
3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
◆技术规范
|
结构形式
|
BC
|
||
|
驱动方式
|
手动
|
||
|
电动
|
|||
|
设计标准
|
API599、API6D
|
||
|
结构长度
|
ASME B16.10
|
||
|
连接法兰
|
ASME B16.5
|
||
|
试验和检验
|
API598.API 6D
|
||
|
|
◆产品性能规范
|
||
|
公称压力(LB)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
|
150
|
3.0
|
2.2
|
≤180℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
||
|
600
|
15.0
|
11.0
|
||
|
900
|
22.5
|
16.5
|
