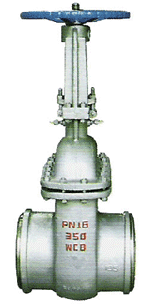

焊接水封闸阀
详细介绍
主要尺寸表
DS/Z64H-16C、25 DS/Z64Y-16I、25
|
公称通径
DN(mm) |
L
|
|
H
|
D0
|
D
|
D1
|
|
50
|
250
|
37′30°
|
334
|
250
|
58
|
50
|
|
65
|
265
|
37′30°
|
439
|
250
|
75
|
65
|
|
80
|
280
|
37′30°
|
495
|
300
|
91
|
79
|
|
100
|
300
|
37′30°
|
575
|
350
|
110
|
97
|
|
125
|
325
|
37′30°
|
590
|
350
|
136
|
121
|
|
150
|
350
|
37′30°
|
610
|
350
|
163
|
146
|
|
200
|
400
|
37′30°
|
740
|
400
|
223
|
202
|
|
250
|
450
|
37′30°
|
865
|
400
|
278
|
254
|
|
300
|
500
|
37′30°
|
990
|
400
|
330
|
305
|
|
350
|
550
|
37′30°
|
1140
|
500
|
382
|
352
|
|
400
|
600
|
37′30°
|
1 525
|
500
|
432
|
39g
|
|
450
|
650
|
37′30°
|
1620
|
600
|
485
|
451
|
|
500
|
700
|
37′30°
|
1660
|
600
|
485
|
501
|
|
600
|
800
|
37′30°
|
1750
|
700
|
535
|
601
|
注： PN1.6116悯门允许作为PN1.0(10)压力级选用
DS/Z64H-40、64、100 DS/Z64y-40I、64I、100
|
公称
通径 DN(mm) |
L
|
D
|
σ
|
PN4.0(MPa)
|
PN6.4(MPa)
|
PN10.0(MPa)
|
||||||
|
D1
|
H
|
D0
|
D1
|
H
|
D0
|
D1
|
H
|
D0
|
||||
|
50
|
250
|
64
|
37′30°
|
49
|
345
|
300
|
50
|
350
|
300
|
49
|
350
|
300
|
|
65
|
265
|
83
|
37′30°
|
67
|
441
|
300
|
66
|
447
|
300
|
64
|
447
|
300
|
|
80
|
280
|
96
|
37′30°
|
79
|
495
|
350
|
77
|
499
|
350
|
75
|
499
|
350
|
|
100
|
300
|
117
|
37′30°
|
101
|
575
|
350
|
99
|
582
|
400
|
97
|
582
|
400
|
|
125
|
325
|
144
|
37′30°
|
126
|
587
|
400
|
129
|
590
|
400
|
125
|
590
|
400
|
|
150
|
350
|
172
|
37′30°
|
152
|
607
|
400
|
150
|
611
|
450
|
145
|
611
|
450
|
|
200
|
400
|
223
|
37′30°
|
200
|
740
|
450
|
198
|
745
|
550
|
190
|
747
|
550
|
|
250
|
450
|
278
|
37′30°
|
252
|
863
|
550
|
246
|
867
|
650
|
236
|
869
|
650
|
|
300
|
500
|
330
|
37′30°
|
302
|
1008
|
650
|
294
|
1008
|
750
|
282
|
1013
|
750
|
|
350
|
550
|
382
|
37′30°
|
350
|
1142
|
750
|
342
|
1148
|
800
|
334
|
1148
|
850
|
|
400
|
650
|
432
|
37′30°
|
397
|
1527
|
850
|
387
|
1531
|
900
|
377
|
1533
|
950
|
