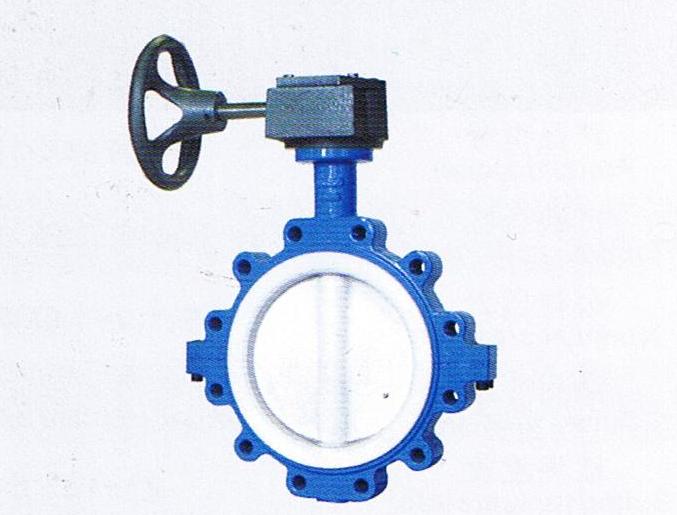

蜗轮对夹衬胶蝶阀
详细介绍
一、用途
|
密封圈材料代号
|
适用温度
|
适用介质
|
|
NR
|
≤85℃
|
水、空气、酸碱类
|
|
CR
|
≤85℃
|
水、煤气、酸碱类
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸碱类
|
|
FKM
|
≤150℃
|
水、蒸汽、强酸碱类
|
二、材料
|
阀体
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
蝶板
|
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
|
|
阀杆
|
碳钢镀镍磷、不锈钢
|
|
阀座密封圈
|
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
|
|
手柄
|
铝合金、碳钢
|
压力等级：PN（MPa） 1.0 1.6
三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
|
公称通径
DN |
公称压力
MPa |
工作压力
MPa |
L
mm |
D
mm |
D1
mm |
n-Φd
mm |
H1
mm |
H2
mm |
S
mm |
H3
mm |
质量
Kg/kilos |
|
40
|
1.6
1.0
|
1.6
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
235
|
27
|
2
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
235
|
27
|
2.5
|
||
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
235
|
27
|
4.5
|
||
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
265
|
27
|
5.5
|
||
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
265
|
27
|
6.5
|
||
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
365
|
32
|
11.5
|
||
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
365
|
32
|
13.5
|
