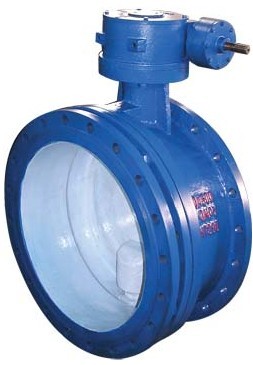

伸缩蝶阀
型 号:
价 格:0元

 详细介绍
用途及特点 :
本蝶适用于地下管网供、排水管道上作启闭或调节介质流量之用,具有耐潮、耐腐蚀、寿命长等特点。
采用标准:
设计标准: GB/T 12238-1989
法兰连接尺寸 :GB/T9113.1-2000GB/T9113.2-200O
GB
T91151-2000:GB/T9115.2-2000
压力试验: GB/T 13927-1992JB/T 9092-999
GSD/t/d343H/F/X-6/10/16系列列连接尺寸
通径
外形尺寸(参考值)
法兰尺寸和螺栓孔尺寸 (标准值)
H
H1
设计最
大长度
设计最
小长度
设计

长度
O.6MPa
1.0MPa
1.6MPa
mm
inch
D
D1
D2
Z-d
D
D1
D2
Z-d
D
D1
D2
Z-d
200
8
174
607
265
215
245
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
10
215
688
295
235
265
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
12
245
742
308
254
282
440
395
363
12-22
445
400
370
12-22
460
41O
370
12-26
350
14
270
797
325
271
300
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
16
305
930
345
283
314
540
495
463
16-22
565
515
480
16-26
580
525
480
6-30
450
18
325
975
370
314
340
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
20
360
1065
377
316
346
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
24
445
1225
446
388
417
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
28
505
1343
445
395
425
860
81O
772
24-26
895
840
794
24-30
910
840
794
24-36
800
32
560
1436
479
425
455
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
36
630
1616
515
455
485
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
40
680
1711
525
465
495
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
48
795
1971
574
512
542
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
1400
56
900
2218
599
547
572
1630
1560
1510
36-36
1675
1530
1530
36-42
1685
1590
1530
36-48
1600
64
110
2578
640
589
615
1830
1760
171O
40-36
191 5
1820
1750
40-48
1930
1820
1750
40-56
1800
72
1124
2689
725
670
695
2045
1970
1718
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
2000
80
1292
3022
764
680
722
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
伸缩蝶阀安装使用注意事项
1、伸缩蝶阀在安装前必须平放,切勿随意磕碰;
2
、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度 (即设计长度)
3
、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉行伸缩阀,以免损坏伸缩阀;
4
、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出(见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉;
式中: PS一管道试验压力,DN一管道直径
F>π/4Ps · D N · (kgf)
5
、伸缩蝶阀不做温度补偿同时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出(见图2),损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上式公式进行计算,运行时限位螺栓严禁卸掉(螺栓另配)
6
、管道施工现场严禁随意拆卸解体伸缩蝶阀;
7
、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行;
8
、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓;
9
、伸缩管安装在阀门后;
10
、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
