产品型号：D673H、D643H
产品名称：气动多层次金属硬密封蝶阀
产品特点：气动多层次金属硬密封蝶阀,气动多层次金属硬密封蝶阀,气动蝶阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
D673H气动多层次金属硬密封蝶阀的详细资料：
|
D673H气动多层次金属硬密封蝶阀
|
|
D673H气动多层次金属硬密封蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质
1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90°任意角度），具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
|
产品名称
|
气动蝶阀
|
|
作用形式
|
开关型 调节型
|
|
连接形式
|
法兰式 对夹式 管螺纹式
|
|
结构形式
|
三维偏芯型
|
中线型结构
|
二偏芯型
|
三维偏芯型
|
|
|
多层次结构
|
|
弹性座结构
|
|
阀座密封形式
|
软质密封、硬质合金密封
|
软质密封
|
软质密封、硬质合金密封
|
|
|
GT、DA、AW型角行程气动执行机构是蝶阀的驱动装置，由活塞式双作用和单作用（弹簧复位式）两种，由紧凑的双（单）活塞齿轮、齿条式结构，啮合精确、传动平稳、输出扭矩大，动作灵活稳定、重量轻、使用寿命长。（单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好
|
|
GT型气动执行器
|
DA型气动执行器
|
AW型气动执行器
|
|
|
|
|
|
公称通径D（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
公称压力PN（MPa）
|
0.6、1.0、1.6、2.5
|
|
流量特性
|

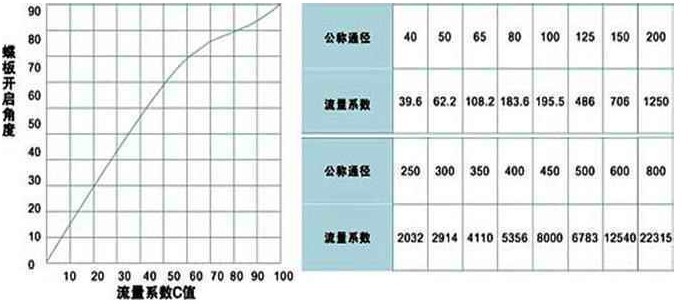

近似等百分比（参见典型曲线图）、直线特性、快开性
|
|
阀板转角（度）
|
0°～90°（可调）
|
|
允许泄漏量
|
软密封：O泄漏硬密封：≤额定Cv×0.001%
|
软密封：VI微气泡级，硬密封：≤额定CV×0.065%
|
|
允许压差
|
≤公称压力值
|
|
作用形式
|
双作用/单作用（弹簧复位式）
|
|
控制型式
|
二位切断型/调节型
|
|
执行器
|
型号
|
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等
|
|
气源压力
|
净化压缩空气（氮气）0.3-0.7MPa
|
|
调节型
|
输入信号
|
电流信号：0～10mA、4～10mA 气源信号20～100kPa
|
|
基本误差
|
带定位器≤±1.5%
|
|
回差
|
带定位器≤1.5%
|
|
死区
|
带定位器≤0.6%
|
|
可调节比
|
250:1
|
|
切断型
|
回讯电压
|
AC220V、AC110V、DC24V、
|
|
切断时间
|
1-2S
|
3-5S
|
7-18S
|
20-30S
|
附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构
|
|
|
|
公称通径mm
|
DN50-DN800
|
|
材料代号
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
阀板
|
WCB或2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀座密封
|
增强聚四氟乙烯、对位聚苯、不锈钢、硬质合金钢密封
|
|
阀板密封
|
增强聚四氟乙烯、对位聚苯、各种橡胶、不锈钢
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
适用工况
|
适用介质
|
蒸汽、水、油品
|
硝酸碱类腐蚀性介质
|
醋酸类腐蚀性介质
|
|
适用温度
|
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃
|
|
零件名称
|
材料
|
|
阀体
|
铸铁、碳钢（WCB）、不锈钢（304、316）
|
|
蝶板
|
灰铸铁、镀铬钢、不锈钢（304、316）
|
|
衬里材料
|
各种橡胶、聚四氟乙烯
|
|
阀杆
|
2Cr13、不锈钢（304、316）
|
|
填料
|
橡胶O型圈、四氟乙烯V型圈、柔性石墨
|
|
材料品种
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
氟橡胶
|
天然橡胶
|
氯丁橡胶
|
|
英语简称
|
NBR
|
EPDM
|
PTFE
|
VITON
|
NR
|
CR
|
|
型号代号
|
XA或JA
|
XB或JB
|
F或XC、
|
XE或JE
|
X1
|
X或J
|
|
耐最高温度
|
93℃
|
150℃
|
232℃
|
204℃
|
85℃
|
82℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-268℃
|
-23℃
|
-20℃
|
-40℃
|
|
适用工作温度
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-23~+150℃
|
-20~+85℃
|
0~+80℃
|
|
缸体
|
端盖
|
活塞、齿条
|
O型密封圈
|
轴承垫圈、导环
|
|
铝合金表面阳极化处理
|
铝合金表面喷塑处理
|
铝合金
|
丁睛橡胶=NBR70
|
塑料
|
|
工作环境温度：-20~+90℃，适用介质：压缩空气、氮气等干净、清洁不含腐蚀性气体。
|
蝶阀
|
设计制造标准
|
法兰尺寸标准
|
结构长度标准
|
检验试验标准
|
|
GB/T12238-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
MSS-SP-68
|
ANSI B16.5
|
ISO5752-13
|
ZJB16006-90
|
|
JIS B2024
|
JIS B2212~2215
|
JIS B2002
|
JIS B2003
|
气动执行器
|
执行器与阀门连接
|
四个或八个螺栓孔符合DIN/ISO5211标准，轴装配孔符合DIN3337标准
|
|
执行器与控制阀及附件连接
|
符合VDI/VDE3845标准或NAMUR标准
|
|
|
|
|
|
|
公称通径(DN)
|
L
|
D1
|
D
|
z-φd
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
125
|
165
|
4-23
|
63
|
315
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-26.5
|
70
|
330
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
180
|
220
|
4-24.5
|
105
|
431
|
245
|
72
|
|
125
|
56
|
210
|
250
|
4-23
|
115
|
455
|
245
|
72
|
|
150
|
56
|
240
|
285
|
4-25
|
137
|
515
|
224
|
120
|
|
200
|
60
|
295
|
340
|
4-25/23
|
164
|
720
|
350
|
93
|
|
250
|
68
|
350/355
|
395
|
4-29
|
206
|
800
|
550
|
350
|
|
300
|
78
|
400/410
|
445
|
4-29
|
230
|
860
|
600
|
350
|
|
350
|
78
|
460/470
|
505
|
4-30
|
248
|
883
|
600
|
350
|
|
400
|
102
|
515/525
|
565
|
16-26/30
|
289
|
972
|
600
|
350
|
|
450
|
114
|
565/585
|
615
|
4-26/30
|
320
|
1043
|
750
|
380
|
|
500
|
127
|
620/650
|
670
|
4-26/33
|
343
|
1098
|
750
|
380
|
|
600
|
154
|
725/770
|
780
|
4-30/36
|
413
|
1236
|
750
|
380
|
|
700
|
165
|
840
|
895
|
4-30
|
478
|
1431
|
750
|
380
|
|
800
|
190
|
950
|
1015
|
4-33
|
525
|
1488
|
750
|
380
|
|
|
|
|
|
|
通径
|
对夹式
|
法兰式
|
H
|
对夹式
|
法兰式
|
PN1.0
|
PN1.6
|
PN2.5
|
|
短L
|
长L
|
短L
|
长L
|
H2
|
A2
|
B2
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
40
|
43
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50
|
43
|
|
108
|
150
|
112
|
625
|
245
|
72
|
625
|
245
|
72
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
46
|
|
112
|
170
|
115
|
625
|
245
|
72
|
625
|
245
|
72
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
49
|
64
|
114
|
180
|
120
|
645
|
245
|
72
|
645
|
245
|
72
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
56
|
64
|
127
|
190
|
138
|
675
|
355
|
92
|
675
|
355
|
92
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
64
|
70
|
140
|
200
|
164
|
715
|
355
|
92
|
715
|
355
|
92
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
70
|
76
|
140
|
210
|
175
|
800
|
355
|
92
|
800
|
355
|
92
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
71
|
89
|
152
|
230
|
215
|
850
|
250
|
170
|
850
|
250
|
170
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
76
|
114
|
165
|
250
|
243
|
925
|
250
|
170
|
925
|
250
|
170
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
83
|
114
|
178
|
270
|
285
|
1035
|
450
|
220
|
1035
|
450
|
220
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
92
|
127
|
190
|
290
|
320
|
1070
|
450
|
220
|
1070
|
450
|
220
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
|
400
|
102
|
140
|
216
|
310
|
350
|
1190
|
450
|
220
|
1190
|
450
|
220
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
|
450
|
114
|
152
|
222
|
330
|
350
|
1250
|
650
|
280
|
1250
|
650
|
280
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
|
500
|
127
|
152
|
229
|
350
|
380
|
1290
|
650
|
280
|
1290
|
650
|
280
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
730
|
660
|
20-36
|
|
600
|
154
|
178
|
267
|
390
|
435
|
1455
|
850
|
380
|
1455
|
850
|
380
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
|
700
|
165
|
229
|
292
|
430
|
480
|
1585
|
850
|
380
|
1585
|
850
|
380
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
190
|
241
|
318
|
470
|
530
|
1700
|
1250
|
380
|
1700
|
1250
|
380
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
203
|
241
|
330
|
510
|
595
|
1965
|
1250
|
380
|
1965
|
1250
|
380
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
216
|
300
|
410
|
550
|
650
|
2015
|
1250
|
380
|
2015
|
1250
|
380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
|
|
