Y形三通球阀
详细介绍
Y形三通球阀结构特点
Y形三通球阀的阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过℃

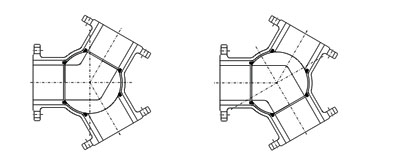

流向结合
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。
型号、材料及主要参数
|
产品型号
|
Q42F-10-40C
|
Q42F-10-40P
|
Q42F-10-40R
|
|
Q42Y-150-300LBC
|
Q42Y-150-300LBP
|
Q42Y-150-300LBR
|
|
|
阀体
|
WCB
|
CF8
|
CF8M
|
|
球体
|
WVB+ENP
|
CF8
|
CF8M
|
|
阀杆/固定圈
|
2Cr13
|
304
|
316
|
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
|
填料
|
PTFE+O形圈
|
|
PTFE+O形圈
|
|
适用介质
|
水、油、蒸汽等
|
酸等腐蚀性介质
|
|
|
适用温度
|
-29-150℃
|
-29-150℃
|
|
|
蜗轮Y型三通球阀
|
Q后插入“3”表示，示例：Q342F-16C
|
||
|
气动Y型三通球阀
|
Q后插入“6”表示，示例：Q642F-10C
|
||
|
电动Y型三通球阀
|
Q后插入“9”表示，示例：Q942F-16P
|
||

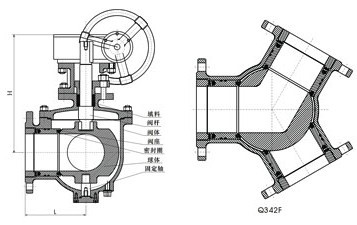

Y形三通球阀的外形尺寸PN10-40
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
