固定式三通球阀
详细介绍
固定式三通球阀结构特点

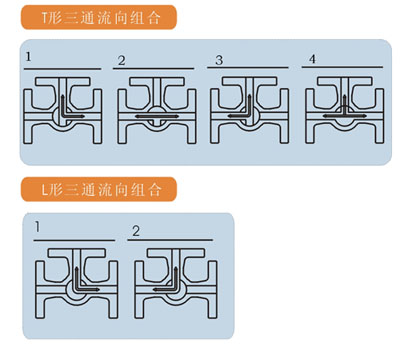

固定式三通球阀采用固定球，弹簧或碟簧加载的四面阀座结构，密封可靠，开关轻便。此结构球体不同，有T形之分，其中T形可实现对介质的分流或混流四种工况，根据需要可选择其中两种或三种进行组合；L形可实现对介质流向切换两种工况。
型号、材料及主要参数
|
产品型号
|
Q48F、Q49F-10C-40
|
Q48F、Q49F-10P-40P
|
|
阀体
|
WCB
|
CF8
|
|
球体
|
CF8
|
CF8
|
|
阀杆/固定轴
|
2Cr13
|
304
|
|
密封圈
|
PTFE
|
PTFE
|
|
阀座
|
2Cr13
|
F304
|
|
填料
|
PTFE+O形圈
|
PTFE+O形圈
|
|
适用介质
|
水、油、蒸汽等
|
酸等腐蚀性介质
|
|
适用温度
|
-29-200℃
|
-29-200℃
|
|
蜗轮固定三通球阀
|
Q后插入“3”表示，示例：Q348F-16C
|
|
|
气动固定三通球阀
|
Q后插入“6”表示，示例：Q648F-150LB
|
|
|
电动固定三通球阀
|
Q后插入“9”表示，示例：Q948F-10C
|
|

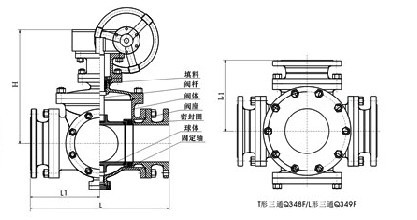

固定式三通球阀的外形尺寸PN10-40
|
|
|
公称通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
|
L
|
240
|
360
|
280
|
320
|
380
|
440
|
670
|
760
|
850
|
980
|
1080
|
1360
|
1750
|
|
L1
|
12
|
130
|
140
|
160
|
190
|
220
|
335
|
380
|
425
|
490
|
540
|
680
|
875
|
|
H
|
325
|
335
|
360
|
370
|
420
|
440
|
490
|
520
|
610
|
700
|
800
|
900
|
1000
|
