直式内螺纹球阀
详细介绍
产品应用
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
性能规范
设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：1/4"-2"1000PSI （7MPa）2 1/2"-4"800PSI(5.6MPa)
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类（R）醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
产品规格：1/4"~4"
材料标准（C） ASTM 105（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
结构长度：按GB/T 15188.3-94
工作压力：1/4"-2"1000PSI （7MPa）2 1/2"-4"800PSI(5.6MPa)
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类（R）醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
产品规格：1/4"~4"
材料标准（C） ASTM 105（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他说明：
（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

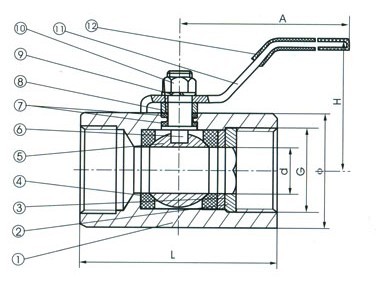

主要零件材料
|
序号
|
部分
|
材质
|
|
1
|
阀体
|
SS304 SS316 A105
|
|
2
|
锁紧螺母
|
SS304 SS316
|
|
3
|
垫片
|
SS304 SS316
|
|
4
|
阀座 (MF)
|
增强聚四氟乙烯
|
|
5
|
球体
|
SS316 SS304 CF8 CF8M
|
|
6
|
阀杆
|
SS316 SS304
|
|
7
|
垫片
|
对位聚苯
|
|
8
|
压套
|
SS304
|
|
9
|
垫片
|
SS304
|
|
10
|
螺母
|
SS304
|
|
11
|
手柄
|
SS304
|
|
12
|
手柄套
|
塑料
|
MP阀座采用对位聚苯。
主要尺寸单位:毫米
|
SIZE
|
G
|
d
|
L
|
ø
|
H
|
A
|
|
6
|
1/4"
|
5
|
48
|
20
|
32
|
72
|
|
10
|
3/8"
|
7
|
56
|
29
|
42
|
90
|
|
15
|
1/2"
|
10
|
60
|
31
|
45
|
100
|
|
20
|
3/4"
|
12.7
|
65
|
37
|
48
|
105
|
|
25
|
1"
|
17
|
75
|
43
|
53
|
112
|
|
32
|
11/4"
|
22
|
85
|
53
|
64
|
135
|
|
40
|
11/2"
|
25
|
95
|
62
|
75
|
140
|
|
50
|
2"
|
32
|
110
|
73
|
79
|
160
|
|
65
|
21/2"
|
38
|
130
|
90
|
90
|
180
|
|
80
|
3"
|
48
|
150
|
103
|
100
|
220
|
|
100
|
4"
|
64
|
190
|
132
|
115
|
220
|
