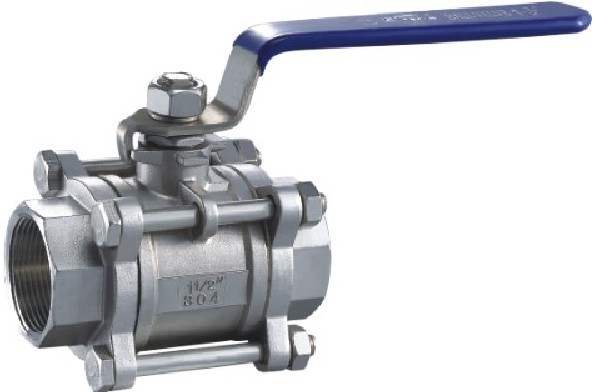

三片式球阀
详细介绍
产品应用：
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
性能规范
设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按DIN3202-M3
工作压力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类（R）醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC产品规格：1/4"~4"
材料标准（C） ASTM A216-WCB、DIN1.619（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
结构长度：按DIN3202-M3
工作压力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类（R）醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC产品规格：1/4"~4"
材料标准（C） ASTM A216-WCB、DIN1.619（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他说明：
（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。
主要零件材料
|
序号
|
部分
|
材质
|
|
1
|
阀体
|
CF8 CF8M WCB
|
|
2
|
垫圈
|
SS304
|
|
3
|
螺栓
|
SS304
|
|
4
|
螺母
|
SS304
|
|
5
|
阀盖
|
CF8 CF8M WCB
|
|
6
|
球体
|
SS316 SS304 CF8 CF8M
|
|
7
|
阀座（MF）
|
增强聚四氟乙烯
|
|
8
|
垫片
|
对位聚苯
|
|
9
|
O型圈
|
氟橡胶
|
|
10
|
阀杆
|
SS316 SS304
|
|
11
|
填料
|
聚四氟乙烯
|
|
12
|
压紧螺母
|
SS304
|
|
13
|
垫圈
|
SS304
|
|
14
|
螺母
|
SS304
|
|
15
|
手柄
|
SS304
|
|
16
|
手柄套
|
塑料
|
MP阀座采用对位聚苯。

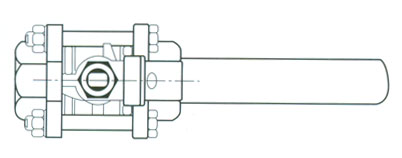

主要尺寸单位:毫米
|
SIZE
|
G
|
d
|
L
|
H
|
A
|
|
8
|
1/4"
|
10
|
55
|
54
|
100
|
|
10
|
3/8"
|
10
|
60
|
54
|
100
|
|
15
|
1/2"
|
15
|
75
|
63
|
115
|
|
20
|
3/4"
|
20
|
80
|
69
|
125
|
|
25
|
1"
|
25
|
90
|
78
|
147
|
|
32
|
11/4"
|
32
|
110
|
86
|
155
|
|
40
|
11/2"
|
38
|
120
|
95
|
180
|
|
50
|
2"
|
50
|
140
|
106
|
195
|
|
65
|
21/2"
|
64
|
185
|
128
|
240
|
|
80
|
3"
|
76
|
205
|
152
|
260
|
|
100
|
4"
|
100
|
240
|
178
|
300
|
